THERMOCRAT (TK)

TOPLOVODNI KOTAO DO 110C DIN 4751

Ra _promjer dimovodnog nastavka
V _polazni vod
R _povratni vod
SR _sigurnosni vod
SV _sigurnosni prethodni vod
E _odmuljivanje

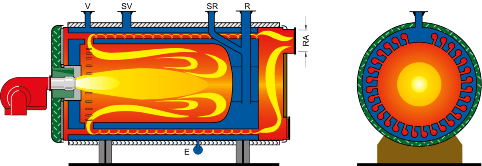

Vrtloženje dimnih plinova kod slabijeg opterećenja



Vrtloženje dimnih plinova kod punog opterećenja

Tangencijalni ulaz dimnih plinova

THERMOCRAT kotlovi po licenci tvrtke WEISS, Njemačka, su visokoučinski čelični kotlovi, specialno konstruirani za loženje tekućim i plinovitim gorivom, koji služe za proizvodnju tople vode, vrele vode i niskotlačne pare. Konstrukcija je zaštićena patentom, koji omogučuje visok učinak bez ugradnje turbulatora. To se postiže potpuno drugačijim načinom vođenja dimnih plinova. Izgarani plinovi plamenika na stražnjoj stijeni plamene cijevi kotla okreću se za 180 stupnjeva(vidi uzdužni presjek kotla) i kao vrući plinski plašt odijeljuju plamen. Zbog toga šamotiranje plamene cijevi nije potrebno, a dolazi i do potpunog sagorijevanja dolaskom do prednje strane plamene cijevi dimni plinovi ulaze kroz ovalne kanale po opsegu, tangencijalno, velikom brzinom u dimne cijevi. Tangencijalni ulaz prisiljava plinove na vrtložno kretanje čime se bitno povećava prijelaz topline u cijevima. Vrtložno kretanje plinova spriječava taloženje čađe. Zahvaljujući tom rješenju čišćenje kotlova je jednostavno; da bi se očistio kotao potrebno je samo otvoriti vrata na prednjoj strani kotla. Zbog takvog konstrukcijskog rješenja otpor kotla na strani dimnih plinova je neznatan, a tome pridonosi i ugrađeni pretlačni plamenik.

THERMOCRAT kotlovi zahtijevaju malen prostor ugradnje. Kod toplovodnih kotlova (do 110 oC) potrebno je ugraditi ventil za miješanje povratne vode, ako projektom nije drugačije određeno.

TIP KOTLA UČIN
KOTLA		 OTPORI NA DIMNOJ
STRANI (Pa)		 L B H H1 H2 RA V R E Sv* MASA
NETTO
Kw kod 80% opterećenja mm mm mm mm mm Ø NO NO NO m3 kg
TK-10 100 95 1400 750 940 700 510 200 65 65 1″ 0,175 330
TK-12 120 108 1400 750 940 700 510 200 65 65 1″ 0,185 360
TK-15 150 110 1500 850 1040 800 560 200 65 65 1″ 0,200 480
TK-20 200 118 1500 850 1040 800 560 200 65 65 1″ 0,225 500
TK-25 250 150 1900 950 1170 900 610 250 65 65 40 0,400 770
TK-30 300 196 1900 950 1170 900 610 250 65 65 40 0,425 800
TK-35 350 215 2160 1050 1290 1020 680 250 80 80 40 0,550 1050
TK-40 400 245 2160 1050 1290 1020 680 250 80 80 40 0,580 1100
TK-45 450 260 2160 1050 1290 1020 680 250 80 80 40 0,610 1130
TK-50 500 290 2360 1150 1420 1130 760 250 80 80 40 0,680 1200
TK-55 550 320 2360 1150 1420 1130 760 250 80 80 40 0,715 1250
TK-60 600 345 2500 1150 1420 1130 760 250 80 80 40 0,790 1300
TK-70 700 600 2700 1250 1520 1200 810 300 100 100 40 0,950 1480
TK-80 800 637 2700 1250 1520 1200 810 300 100 100 40 0,985 1530
TK-90 900 700 3100 1350 1620 1290 860 300 100 100 40 1,200 1980
TK-100 1000 764 3100 1350 1620 1290 860 300 100 100 40 1,270 2020
TK-120 1200 833 3330 1450 1720 1390 910 300 125 125 40 1,550 2450
TK-150 1500 980 3570 1550 1820 1450 960 400 150 150 40 1,840 3100
TK-180 1800 700 3670 1650 1920 1550 1010 400 150 150 40 2,150 3650
TK-200 2000 750 4170 1750 2020 1650 1060 400 150 150 40 2,300 4200
TK-220 2200 840 4170 1750 2020 1650 1060 400 200 200 40 2,400 4300
TK-240 2400 740 4470 1850 2170 1750 1110 400 200 200 40 2,900 5300
TK-300 3000 980 4470 2050 2370 2000 1260 450 200 200 40 3,600 6000
TK-350 3500 980 5350 2050 2570 2000 1350 500 250 250 40 4,800 6500

*Sv _sadržaj vode
