Napojni spremnik s otplinjačem
NAPOJNI SPREMNIK SA OTPLINJAČEM
NAPOJNI SPREMNIK S OTPLINJAČEM
Napojni spremnik sa otplinjačem upotrebljava se za otplinjavanje napojne vode za napajanje parnih kotlova.
Izrađen je za radni pritisak do 0,5 bar učinka od 0-20 m3/h.
Otplinjač je izveden kaskadno.
Napojni spremnik je ispitan je pod pritiskom vode 3 bar, o čemu se naručiocu izdaje atest proizvođača.
Zaštičen je izvana premazom temeljne boje.
Prilikom narudžbe potrebno je navesti sljedeće:
Naručujemo otplinjač tip …………..
(ili kapacitet parnog kotla, odnosno potrebnu količinu pripremljene vode na sat).

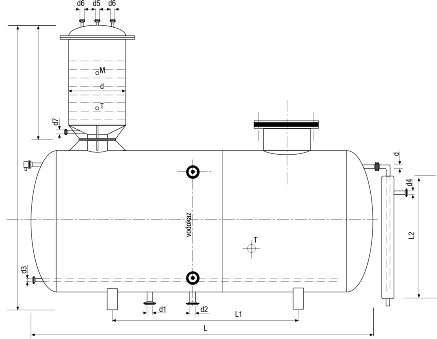

TIP | a | D | L | d | h | H | L1 | L2 | PRIKLJUČCI NP 6 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
m3/h | mm | mm | mm | mm | mm | mm | mm | d1 | d2 | d3 | d4 | d5 | d6 | d7 | |
OT-1 | 0-2 | 1000 | 1500 | 600 | 1300 | 2780 | 830 | 4500 | 25 | 50 | 25 | 40 | 25 | 25 | 65 |
OT-2 | 2-4 | 1250 | 2740 | 800 | 1220 | 2990 | 1620 | 4500 | 40 | 50 | 25 | 40 | 40 | 40 | 80 |
OT-3 | 4-6 | 1500 | 3190 | 900 | 1500 | 3540 | 1990 | 4500 | 40 | 50 | 32 | 40 | 40 | 40 | 100 |
OT-4 | 6-9 | 1600 | 3730 | 1000 | 1500 | 3650 | 2280 | 4500 | 50 | 50 | 32 | 50 | 50 | 50 | 125 |
OT-5 | 9-12 | 1600 | 5350 | 1100 | 1500 | 3670 | 3500 | 4500 | 65 | 50 | 50 | 50 | 65 | 65 | 125 |
OT-6 | 12-15 | 1600 | 6730 | 1200 | 1650 | 3840 | 4000 | 4500 | 80 | 65 | 65 | 50 | 80 | 80 | 150 |
OT-6 | 15-20 | 2000 | 6880 | 1400 | 1550 | 4380 | 4200 | 4500 | 80 | 65 | 65 | 65 | 80 | 80 | 151 |
