Stojeći bojler

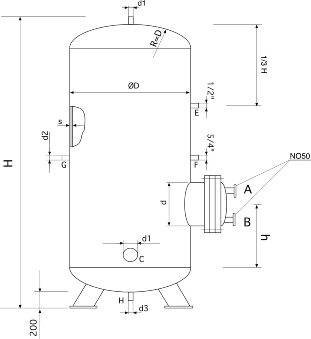

ZAGRIJAČ VODE ( BOJLER ) STOJEĆI

A _Ulaz primarnog medija
B _Izlaz primarnog medija
C _Ulaz sekundarnog medija
D _Izlaz sekundarnog medija
E _Termometar
F _Termostat
G _Recirkulacioni priključak
H _Ispust

Bojler se izrađuje za radne pritiske od 6, 10, 16 bar u veličinama od 0,8 do 10 m3.

Voda se zgrijava pomoću:

• pare do 0,5
• tople vode do 110°C
• elektro grijalica (veličina elektro grijalice udređuje se za svaki bojler posebno)
• kombinacijom para voda struja

Zagrijači vode u kojima se nalaze mediji viših temperatura i pritisaka od navedenih, izrađuju se na osnovu propisa IPK-a. Zagrijač je ispitan pritiskom vode o čemu se naručiocu izdaje atest proizvođača.

Zagrijač vode izvana je zaštićen premazom temeljne boje, a iznutra premazom za pitku vodu.

Prilikom narudžbe potrebno je navesti sljedeće:

• volumen bojlera (m3)
• površinu cijevnog zagrijača (m2)
• aterijal cijevnog zagrijača (Cu, Fe)

Prilikom narudžbe grijača koji koriste medije drugih pritisaka i temperatura  potrebno je navesti sljedeće:

• volumen zagrijača (m3)
• temperaturu primarnog medija na ulazu (°C)
• temperaturu primarnog medija na izlazu (°C)
• temperaturu sekundarnog medija na ulazu (°C)
• temperaturu sekundarnog medija na izlazu (°C)
• toplinski učinak (kapacitet  kW)
• radne pritiske oba medija (bar)

Dimenzije bojlera, priključaka, površine cijevnog zagrijača i težine navedene su u tablici.
