Ležeći bojler 2

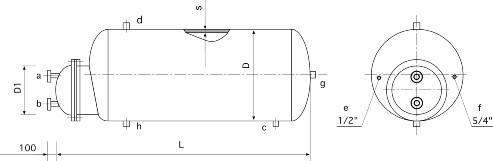

ZAGRIJAČ VODE (BOJLER) LEŽEĆI – IZVEDBA 2

a _ulaz primarnog medija
b _izlaz primarnog medija
c _ulaz sekundarnog medija
d _ izlaz sekundarnog medija e _ termometar
f _termostat
g _recirkulacioni priključak
h _ ispust

Bojler se izrađuje za radne pritiske od 6, 10, 16 bar u veličinama od 0,15 do 5 m3 (na zahtjev kupca izrađujemo opremu i u drugim dimenzijma).

Voda se zgrijava pomoću:

• pare do 0,5
• tople vode do 110°C
• elektro grijalica (veličina elektro grijalice udređuje se za svaki bojler posebno)
• kombinacijom para voda struja

Dimenzije zagrijača odgovaraju dimenzijama propisanim po DIN4801.
Cijevni zagrijač vode izrađen je od čeličnih bešavnih cijevi Č1212. Za svaku veličinu zagrijača moguće su dvije veličine ugrađene cijevne grijalice.

Zagrijači vode u kojima se nalaze mediji viših temperatura i pritisaka od navedenih, izrađuju se na osnovu propisa IPK-a. Zagrijač je ispitan pritiskom vode o čemu se naručiocu izdaje atest proizvođača. Zagrijač vode izvana je zaštićen premazom temeljne boje, a iznutra premazom za pitku vodu.

Prilikom narudžbe potrebno je navesti sljedeće:

• volumen bojlera (m3)
• površinu cijevnog zagrijača (m2)
• Prilikom narudžbe grijača koji koriste medije drugih pritisaka i temperatura  potrebno je navesti sljedeće:
• volumen zagrijača (m3)
• temperaturu primarnog medija na ulazu (°C)
• temperaturu primarnog medija na izlazu (°C)
• temperaturu sekundarnog medija na ulazu (°C)
• temperaturu sekundarnog medija na izlazu (°C)
• toplinski učinak (kapacitet  kW)
• radne pritiske oba medija (bar)

Na vaš zahtijev ugrađujemo i bakreni cijevni zagrijač u odgovarajućoj veličini.
Ostale dimenzije navedene su u tablici.
