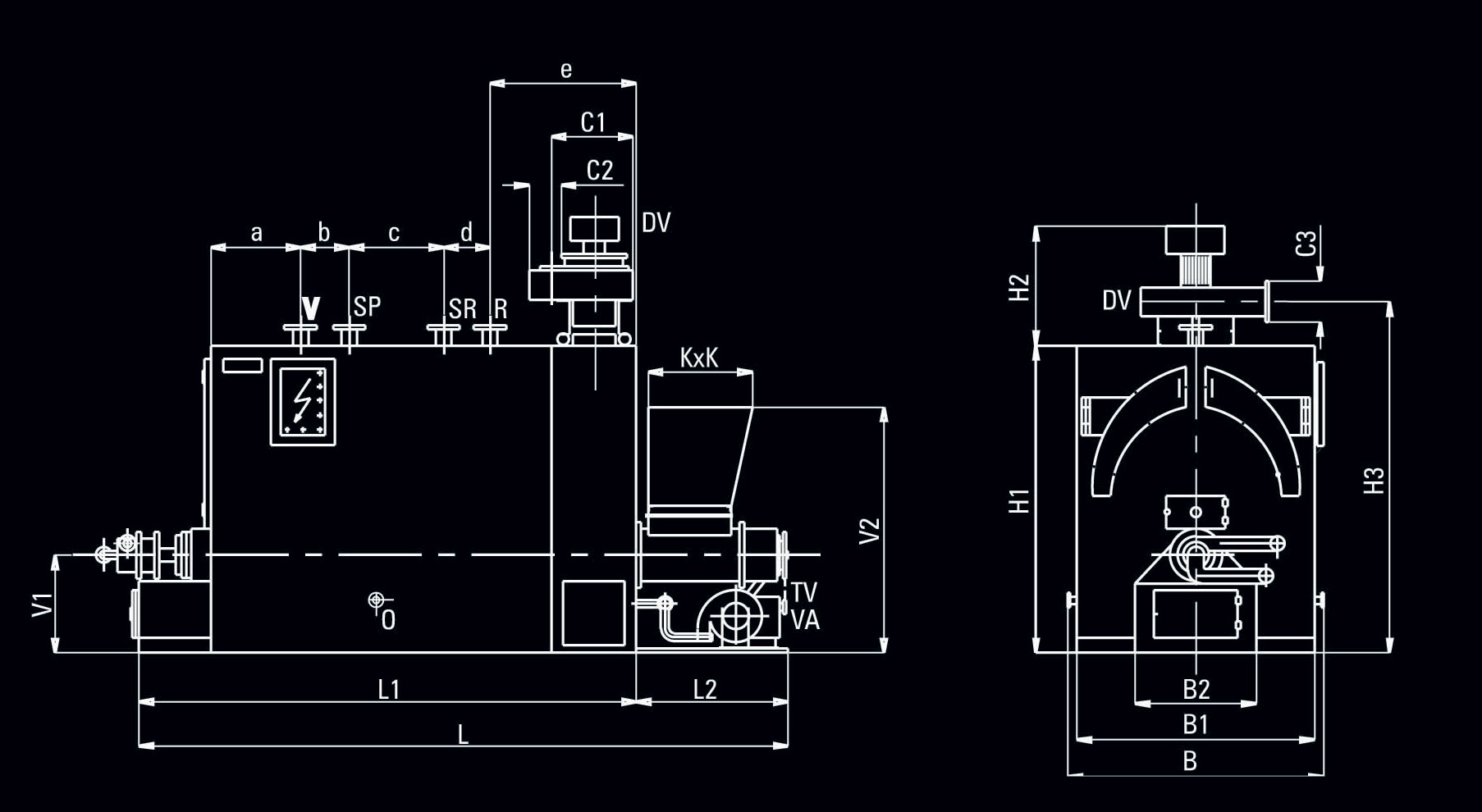

Tip 400 630 1000


  1. V _ polazni vod
  2. R _ povratni vod
  3. SP _ sigurnosni polazni vod
  4. SR _ sigurnosni povratni vod
  5. O _ odmuljivanje
  6. DV _ dimni ventilator
  7. TV _ tlačni ventilator
  8. VA _ varijator

Kotao na kruto gorivo s pužnim roštiljem

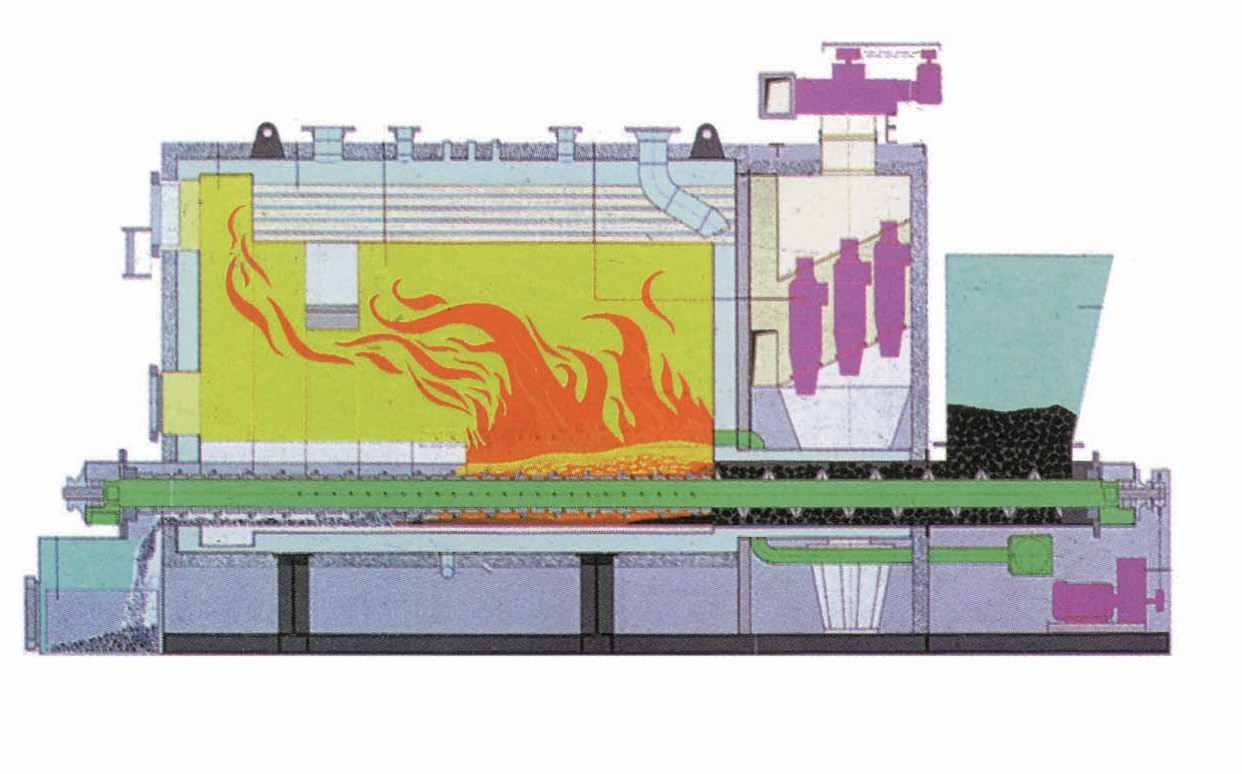

KONSTRUKCIJA

Kotao s pužnim roštiljem je specijalno konstruiran kotao za izgaranje drvenog otpada i pilovine granulacije do 50 mm te raznih drugih gorivih tvari te granulacije. Kotao je čelične izvedbe s odvojenim ciklonom. Unošenje goriva u kotao vrši pužni roštilj. Puž prolazi duž cijelog ložišta. Zrak u ložištu dobavlja zračni ventilator.

Potrebna količina zraka određuje se prema vrsti goriva. Pepeo iz ložišta puž iznosi na drugu stranu kotla. Prijelaz topline se vrši dijelom u ložištu, a dijelom u dimnim plinovima. U ciklonu se odvaja leteći pepeo. Ventilator dimnih plinova odvodi plinove prema dimnjaku pa visina dimnjaka nema utjecaj na izgaranje. Učin kotla ovisi o kaloričnoj moći goriva te vlažnosti, a naveden je za gorivo Hd=15000 kJ/kg i 25% vlažnosti.

Osobine

  • veliki stupanj učinka
  • visok učin po jedinici ogrijevne površine
  • male dimenzije kotla
  • lako posluživanje i rješenje dopreme goriva i odstranjivanje pepela
  • ciklon s dobrim učinkom odstranjuje čađ i pepeo pa se time štiti okolina od zagađenja
  • kotao se postavlja u jednom nivou i ne zahtjeva visoki objekat kotlovnice

Primjena

  • kotao se koristi kao izvor tople vode u svrhu centralnog grijanja (do 100 °c) i
  • niskotlačne pare do 0,5 bar



TIP KOTLA učin mw GABARITI PRIKLJUČCI NPG
L B H težina V R SP  SR O
PR-400—TV 0.40 4590 1750 2150 5000 80 80 50 50 40
PR—630—TV 0.63 5450 1750 2150 6500 80 80 50 50 40
PR—1000—TV 1.00 5250 2170 2550 11000 125 125 65 65 40



TIP KOTLA DIMENZIJE  SADRŽAJ VODE

m3

L1 L2 B1 B2 H1 H2 H3 a b  c  d  e  KxK  V1 V2
PR-400—TV 3590 1000 1600 1000 2000 700 2100 650 200 500  200  1250  800  775  1800 1.6
PR—630—TV 4450 1000 1600 1000 2000 700 2100 700 400 1000  400  1200  800  775  1800 2.4
PR—1000—TV 4250 1000 2170 1000 2400 760 2570 800 400 700  400  1000  800  775  1800 3.1



TIP KOTLA DIMNI VENTILATOR DY TLAČNI VENTILATOR TV VARIJATOR
E.L.M. (kW) Q
(m3/h)
Δp (KPa)  t

(°C)

C1 C2 C3 E.L.M. (kW) Q
(m3/h)
Δp (KPa)  t

(°C)

 E.L.M. (kW)
PR-400—TV 2.2 1300 1.8 250 683 154 128 1.5 1500  1.2  20  1.5
PR—630—TV 2.8 2500 1.8 250 683 154 128 2.2 3000  1.5  20  1.5
PR—1000—TV 5.0 4000 1.9 250 846 192 161 2×1.5 2×2500  1.2  20  1.5
